Brancher un volet roulant : le raccordement dépend du type de moteur

Brancher un volet roulant consiste à relier correctement le moteur, l’alimentation électrique et la commande, sans inverser les conducteurs ni créer de connexion fragile. Une erreur peut empêcher le tablier de monter, faire disjoncter l’installation ou endommager le moteur. Avant toute intervention, coupez le courant au tableau et vérifiez l’absence de tension. Si le câblage existant est incertain ou si une nouvelle ligne doit être créée, l’intervention d’un électricien reste la solution la plus sûre.

Identifier le type de volet et les fils avant de raccorder

Le branchement dépend d’abord de la motorisation installée. Un volet roulant filaire se commande par un inverseur mural montée/descente. Un modèle radio reçoit ses ordres d’une télécommande ou d’un émetteur. Son raccordement électrique est généralement plus simple, car aucun câble de commande ne relie le moteur à l’interrupteur. Dans les deux cas, la notice du fabricant prime sur toute règle générale, notamment pour les couleurs des fils et le réglage des fins de course.

Les conducteurs les plus fréquents sur un moteur filaire

Un moteur tubulaire filaire possède habituellement quatre conducteurs : une terre vert-jaune, un neutre bleu et deux fils de phase dédiés aux sens de rotation. Ces deux derniers sont souvent noirs, marron ou d’une autre couleur selon la marque. L’un commande la montée, l’autre la descente. Ils ne doivent jamais être alimentés simultanément. C’est le rôle de l’inverseur de volet roulant : envoyer la phase vers un seul sens à la fois.

Les couleurs facilitent le repérage, mais elles ne remplacent pas la documentation. Dans une rénovation, des fils peuvent avoir été prolongés, remplacés ou mal identifiés. Ne raccordez donc pas un moteur en vous fiant uniquement à l’apparence des gaines. Contrôlez chaque conducteur et reportez-vous au schéma fourni avec le moteur.

Préparer une alimentation propre et protégée

Un volet roulant motorisé doit être alimenté par un circuit adapté, protégé au tableau électrique et équipé d’une protection différentielle appropriée. Évitez de le brancher sur une prise avec une fiche improvisée, un domino apparent ou une rallonge dissimulée dans le coffre. Le raccordement doit rester accessible, protégé de la poussière et de l’humidité, puis être réalisé dans une boîte de connexion adaptée.

Ce qu’il faut réunir avant de commencer

Prévoyez un tournevis isolé, une pince à dénuder, des connecteurs adaptés à la section des fils, une boîte d’encastrement ou de dérivation selon la configuration, ainsi qu’un vérificateur d’absence de tension. Pour un volet filaire, il faut aussi un interrupteur inverseur prévu spécifiquement pour volet roulant. Un simple interrupteur va-et-vient ne convient pas : il ne gère pas la distribution de la phase entre les deux directions.

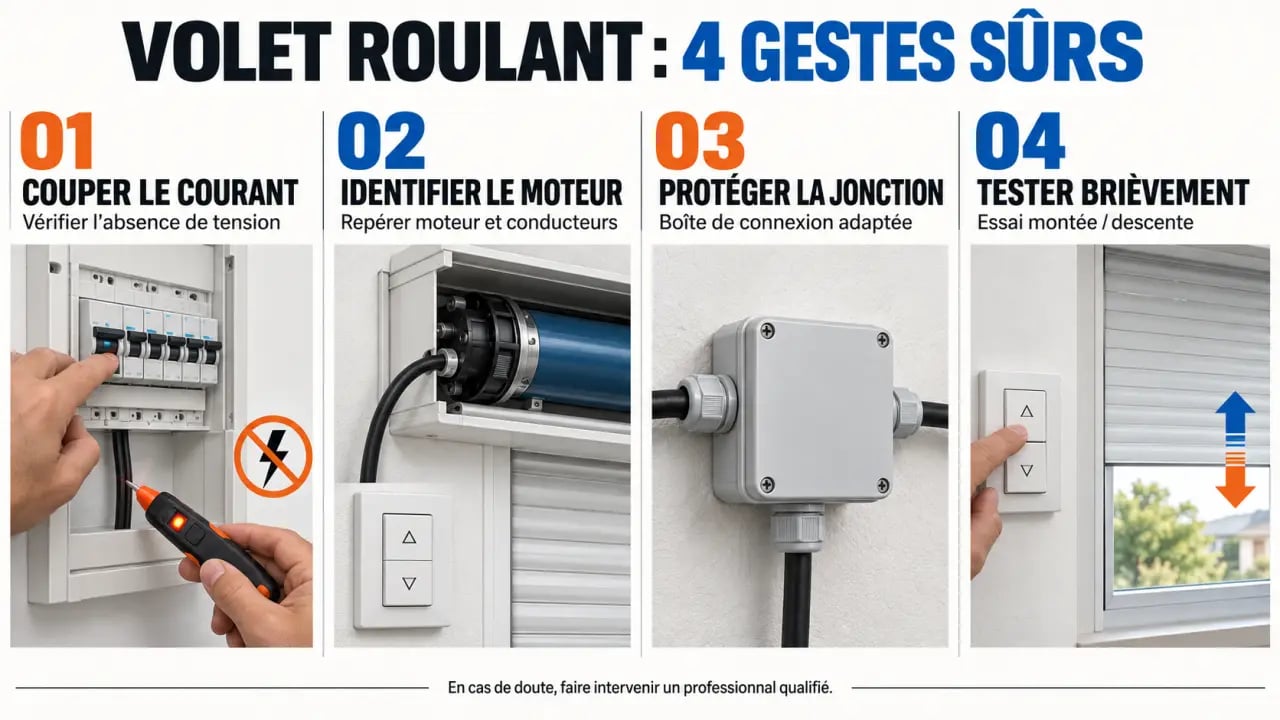

• Coupez le disjoncteur concerné, puis contrôlez l’absence de tension.
• Repérez l’arrivée électrique, le câble moteur et le câble allant vers l’inverseur.
• Inspectez les gaines : aucun cuivre ne doit rester visible après le serrage.
• Respectez les indications du fabricant avant de raccorder les fils directionnels.
• Refermez les boîtes et remettez les protections en place avant les essais prolongés.

Le point le plus sous-estimé est la jonction entre l’alimentation, la commande et le moteur. Cet espace subit les vibrations du coffre, les variations de température et parfois la condensation. Une connexion mécaniquement solide, bien isolée et réalisée sans écraser les fils limite les pannes intermittentes. Un simple test de fonctionnement juste après l’installation ne suffit pas à valider la qualité du raccordement.

Raccorder un volet roulant filaire étape par étape

Une fois l’alimentation hors tension et les fils identifiés, le principe est simple : le neutre et la terre vont directement au moteur ; la phase arrive sur la borne commune de l’inverseur ; les deux sorties de cet inverseur rejoignent les fils de montée et de descente. La phase ne doit jamais être reliée directement aux deux fils de direction du moteur.

1. Raccordez le neutre de l’alimentation au fil neutre du moteur avec un connecteur approprié.
2. Raccordez la terre au fil vert-jaune du moteur lorsque celui-ci en est équipé.
3. Amenez la phase d’alimentation sur la borne commune de l’inverseur, conformément au schéma du matériel.
4. Reliez les sorties montée et descente de l’inverseur aux deux fils de commande du moteur.
5. Rangez les conducteurs sans tension excessive dans le boîtier, puis fixez l’interrupteur.
6. Remettez le courant et réalisez un essai bref dans chaque sens.

Si le volet descend lorsque vous appuyez sur montée, ne modifiez ni le neutre ni la terre. Coupez d’abord le courant, puis inversez uniquement les deux fils correspondant aux sens de rotation, conformément à la notice du moteur. Cette correction est courante après une pose, car le sens dépend aussi de l’orientation du tube et du côté d’installation du moteur.

Cas d’un volet roulant radio ou d’une commande centralisée

Sur un moteur radio, l’alimentation comporte souvent seulement la phase, le neutre et la terre éventuelle. Les ordres de montée et de descente sont reçus sans fil : aucun conducteur directionnel ne doit donc être connecté à un bouton mural. Après la mise sous tension, l’appairage avec la télécommande et le réglage des positions haute et basse s’effectuent selon la procédure du fabricant.

Ne pas ajouter un interrupteur classique sur un moteur radio

Un moteur radio n’est pas forcément conçu pour recevoir une commande filaire externe. Ajouter un interrupteur non prévu peut provoquer des comportements incohérents, réinitialiser certains réglages ou perturber le récepteur intégré. Pour installer une commande murale, une centralisation ou une gestion domotique, choisissez un accessoire explicitement compatible avec la motorisation.

Dans une installation centralisée, chaque volet doit rester identifiable. Étiquetez les câbles et notez quel disjoncteur protège chaque zone. Cette méthode facilite les réglages, le remplacement d’un moteur et la recherche d’une panne. Elle évite aussi de couper plusieurs circuits au hasard lorsqu’une intervention est nécessaire.

Les erreurs qui empêchent le volet de fonctionner durablement

La première erreur consiste à alimenter les deux fils de direction en même temps. Le moteur peut alors se bloquer, chauffer ou subir une détérioration. Une autre erreur fréquente est de laisser des connexions dans le coffre sans boîte de dérivation. Les vibrations et l’humidité finissent par fragiliser les contacts. Enfin, raccorder un moteur neuf à un câble ancien sans vérifier son état expose à des défauts difficiles à diagnostiquer.

Que vérifier si le volet ne monte pas ou ne descend pas ?

Commencez par le tableau électrique : le disjoncteur et la protection différentielle doivent être enclenchés. Vérifiez ensuite que l’interrupteur est bien un modèle pour volet roulant, que les fils sont fermement serrés et que le moteur reçoit son alimentation. Si le moteur émet un bruit sans entraîner le tablier, le problème peut être mécanique : attaches du tablier, coulisses, axe ou réglage des fins de course. Si rien ne se produit malgré une alimentation correcte, ne forcez pas les commandes. Un diagnostic professionnel évitera de remplacer inutilement le moteur.

Un branchement soigné ne se limite pas à faire bouger le volet une première fois. Il garantit une commande fiable, un coffre sécurisé et une motorisation mieux protégée dans le temps. Si l’identification des fils ou la protection du circuit pose le moindre doute, interrompez l’intervention et faites contrôler l’installation.
