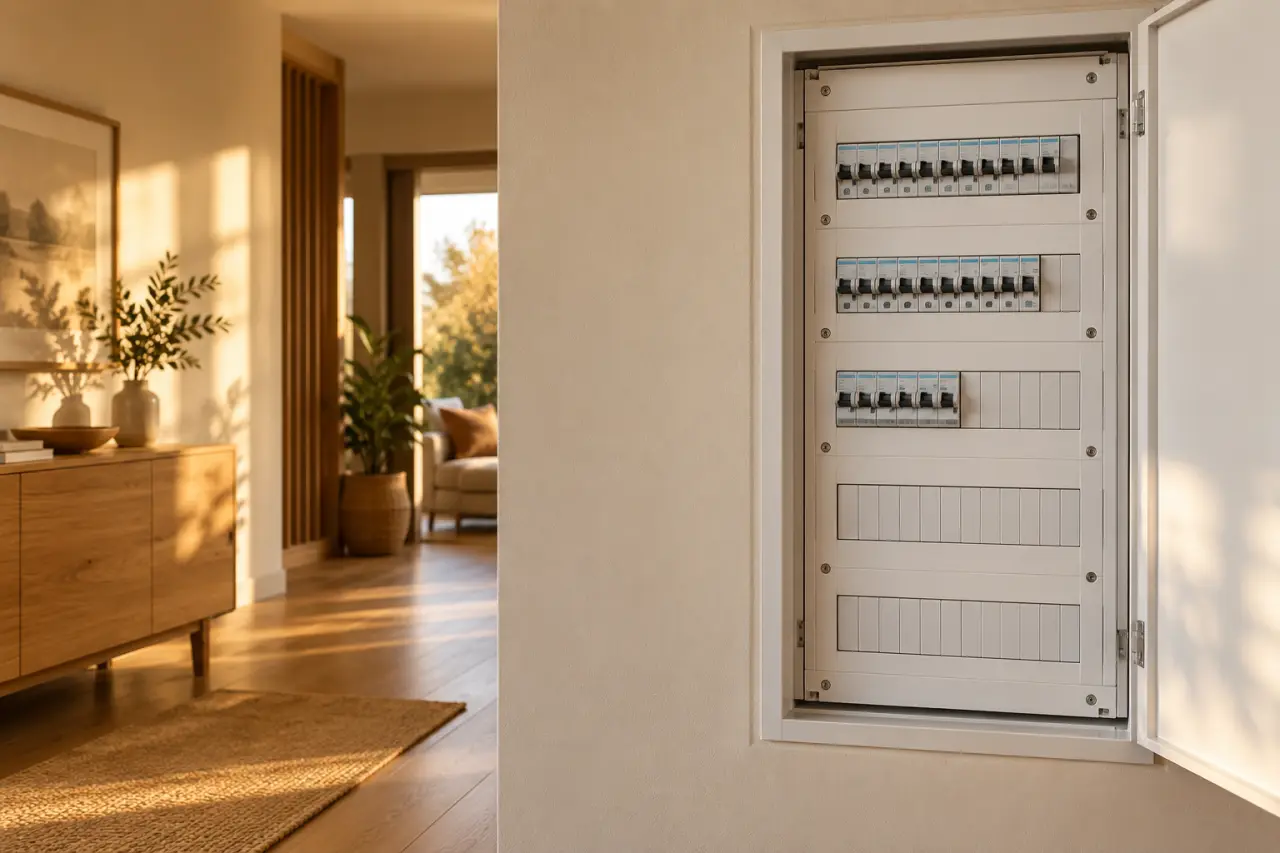

Tableau électrique maison : prévoyez une réserve de modules dès la conception

Le tableau électrique distribue l’électricité dans toute la maison et regroupe les protections des différents circuits. Il contribue à limiter les effets d’une surcharge, d’un court-circuit ou d’une fuite de courant. Pour choisir un tableau électrique maison adapté, il faut tenir compte des circuits déjà présents, des équipements prévus et de la place à conserver pour les évolutions.

Comprendre ce que protège réellement le tableau électrique

Le coffret rassemble les appareils qui alimentent et protègent les circuits du logement. Son rôle ne consiste pas simplement à couper le courant lorsqu’un problème survient. Il aide à isoler une anomalie et à limiter ses conséquences sur l’installation. Une organisation par circuits permet, par exemple, de couper l’éclairage d’une pièce sans priver toute la maison d’électricité.

Trois protections à ne pas confondre

Le disjoncteur général, aussi appelé disjoncteur de branchement, coupe l’alimentation de l’ensemble du logement. En aval, l’interrupteur différentiel détecte les fuites de courant et participe à la protection des personnes contre les risques d’électrocution. Les disjoncteurs divisionnaires protègent chacun un circuit précis, comme les prises, l’éclairage, le chauffe-eau, le chauffage ou l’électroménager. Si l’un d’eux déclenche, la coupure reste limitée au circuit concerné.

D’autres éléments peuvent compléter le tableau. Les peignes distribuent l’alimentation entre les modules, tandis que les borniers de terre assurent le raccordement des conducteurs de protection. Des contacteurs peuvent commander certains équipements, notamment le chauffage ou le chauffe-eau. Les télérupteurs, les horloges programmables et les voyants répondent à des besoins de commande ou de signalisation.

Dans une installation existante, il est encore possible de trouver des fusibles. Ils protègent contre les surcharges, mais ne sont plus utilisés dans une installation neuve. Lors d’une rénovation partielle, leur présence doit être prise en compte dans l’état général du tableau et dans le projet d’évolution.

Une séparation des circuits utile au quotidien

Un tableau bien organisé rend le dépannage plus simple. Si un appareil provoque le déclenchement de sa protection, les autres usages restent disponibles autant que possible. Cette séparation facilite aussi les interventions courantes. Remplacer une suspension, intervenir sur des appliques ou isoler un appareil est plus clair lorsque le circuit correspondant est identifié.

La sécurité et le confort reposent donc sur une même base : savoir précisément ce que chaque module commande. Une répartition lisible réduit les erreurs lorsqu’il faut couper un circuit ou rechercher l’origine d’une panne.

Dimensionner le coffret selon les usages, pas seulement selon les pièces

Le nombre de rangées dépend de la taille de la maison, de ses équipements et du nombre de protections à installer. Les tableaux modulaires existent couramment de 1 à 4 rangées. Ce repère ne suffit toutefois pas à dimensionner une installation. Une petite maison très équipée peut avoir besoin de plus de place qu’un logement plus grand aux usages simples.

Commencer par l’inventaire des circuits

Avant d’acheter un coffret, listez les circuits existants et ceux prévus à court terme. Séparez l’éclairage, les prises, les circuits spécialisés et les équipements fixes. Un chauffe-eau, une VMC, un chauffage électrique, une pompe à chaleur, une borne de recharge ou un projet photovoltaïque peuvent modifier l’organisation nécessaire. Notez aussi les automatismes souhaités, comme la commande en heures creuses, la programmation ou l’éclairage commandé depuis plusieurs points.

• Repérez les circuits existants à conserver ou à remplacer.
• Listez les appareils qui nécessitent un circuit dédié.
• Prévoyez les modules de commande en plus des protections.
• Gardez une réserve modulaire pour une extension ou une évolution des usages.

La réserve de modules mérite une attention particulière. Au fil des années, de nouveaux besoins peuvent apparaître : atelier, portail motorisé, climatisation, recharge d’un véhicule ou aménagement d’une dépendance. Un coffret rempli dès le départ oblige parfois à ajouter un second tableau ou à réorganiser l’ensemble. Laisser de l’espace libre facilite les ajouts, la lecture des circuits et les opérations de maintenance.

Cette réserve ne remplace pas une étude de l’installation. Elle offre simplement une marge d’évolution. Le nombre de modules disponibles doit rester cohérent avec la place prévue dans le coffret et avec la répartition des protections sur les rangées.

Ne pas choisir les calibres au hasard

Le calibre des disjoncteurs, le type des dispositifs différentiels, le raccordement et la répartition sur les rangées doivent correspondre aux circuits et aux caractéristiques de l’installation. Ces choix dépendent notamment des appareils alimentés et des conducteurs en place. En construction, en rénovation complète ou lors de l’ajout d’un équipement puissant, un électricien qualifié peut établir le bilan nécessaire et vérifier le respect des exigences applicables, notamment celles de la NF C 15-100.

Tableau nu, modulaire, pré-équipé ou pré-câblé : quelle solution choisir ?

Ces appellations désignent des niveaux de préparation différents. Le choix dépend de la capacité à définir les circuits, du degré de personnalisation recherché et de l’intervention prévue sur le chantier. Le prix ne doit donc pas être le seul critère de comparaison.

Un tableau nu convient à un projet conçu sur mesure, à condition de maîtriser le choix des modules et leur organisation. Le terme modulaire désigne surtout un coffret composé avec des appareils standardisés. Un modèle pré-équipé réduit le temps consacré à la sélection. Un modèle pré-câblé prépare davantage les liaisons internes et peut simplifier le chantier.

Dans tous les cas, vérifiez la présence des protections utiles, la place disponible et la compatibilité de la composition avec le logement. Un tableau prêt à installer ne devient pas automatiquement adapté : sa configuration doit correspondre aux circuits réellement prévus.

Les fabricants tels que Legrand, Schneider et Hager proposent des tableaux et des appareils d’appareillage. Comparez la composition du coffret, les modules nécessaires au projet et la possibilité d’ajouter des références compatibles. Le choix d’une marque ne suffit pas à déterminer si le tableau convient à l’installation.

Installer, repérer et faire évoluer le tableau sans créer de risque

Le tableau doit être installé dans un espace accessible, pour permettre une coupure rapide et une intervention sans obstacle. Il peut se trouver dans la gaine technique du logement, près de l’entrée ou dans un local technique. Une cave, un sous-sol ou un garage peuvent aussi être envisagés selon la configuration, à condition de conserver un accès adapté et, lorsque cela est nécessaire, une possibilité de coupure d’urgence à l’intérieur du logement.

L’accessibilité compte autant lors d’une panne que pendant une opération de maintenance. Un coffret difficile à atteindre complique la coupure d’un circuit et la lecture des protections. Son emplacement doit donc rester compatible avec les usages du logement et avec les interventions prévues.

Des étiquettes utiles en situation réelle

Chaque disjoncteur doit porter une étiquette durable, lisible et concrète. « Prises cuisine », « éclairage étage », « chauffe-eau » ou « VMC » donnent une information plus utile qu’un simple numéro. Pour fiabiliser le repérage, testez chaque circuit un par un lorsque l’installation est connue, puis mettez à jour l’étiquetage après chaque ajout.

Conservez également une liste des circuits près du coffret. Elle est particulièrement utile lorsqu’une rangée protège une extension, un garage ou une dépendance. Un repérage précis réduit le temps nécessaire pour isoler un équipement et limite les manipulations inutiles.

Les limites d’une intervention de particulier

Réarmer une protection après avoir débranché l’appareil suspect ou lire les étiquettes du tableau relève de l’observation et de gestes simples. En revanche, modifier le câblage, remplacer une protection, ajouter un circuit ou intervenir à l’intérieur d’un coffret expose à des risques importants.

Un déclenchement répété, une odeur anormale, des traces d’échauffement ou une rénovation d’ampleur justifient l’intervention d’un installateur qualifié. Cette précaution aide à protéger les personnes et les biens, tout en préservant la continuité de service de la maison.
